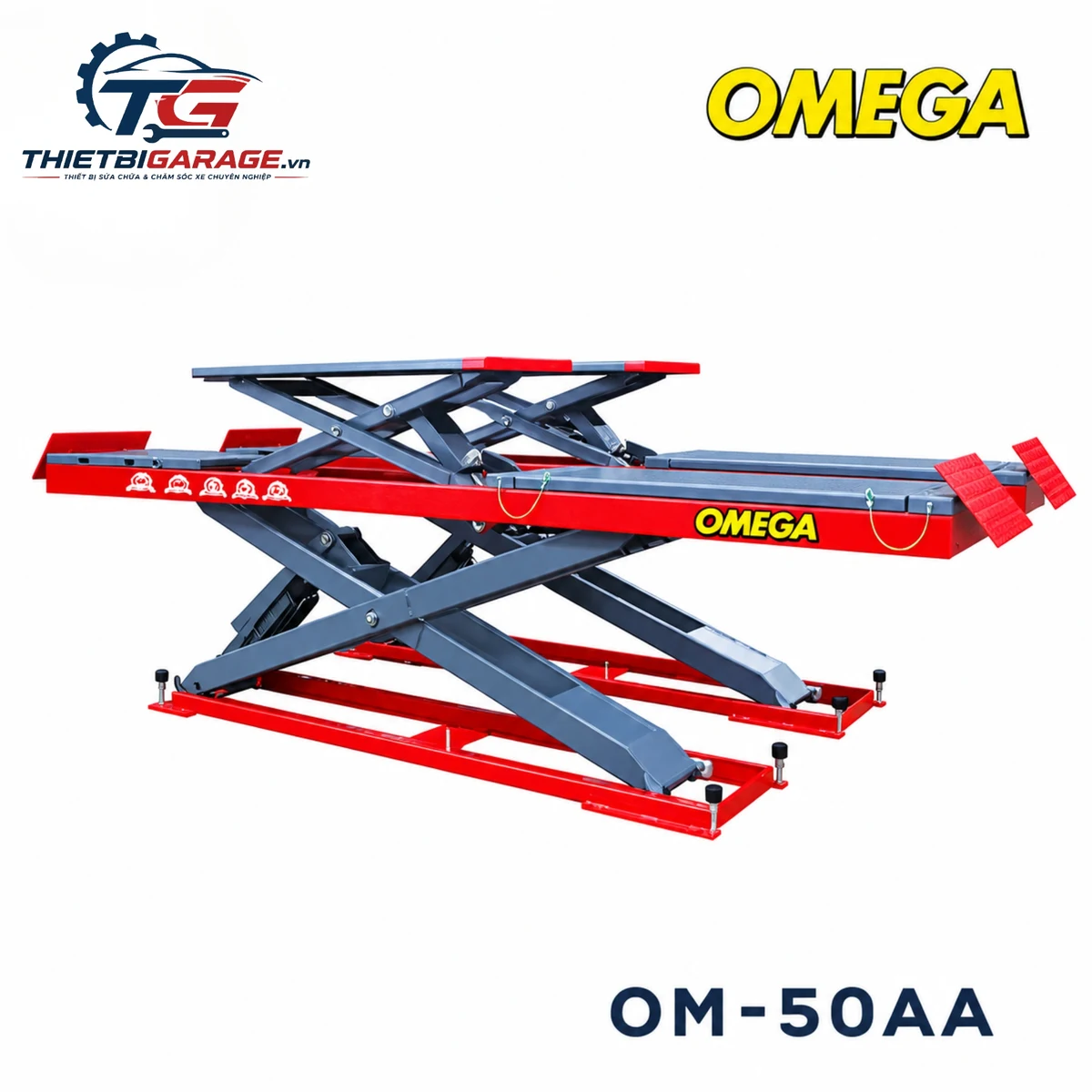

Cầu Nâng Ô Tô Kiểu Xếp 2 Tầng Omega OM-50A (Tải Trọng 5.0 Tấn, Điện 3 Pha 380V)

1. Tổng quan & Thiết kế âm nền của cầu nâng kiểu xếp Omega OM-50A

Tại các xưởng dịch vụ ô tô quy mô lớn, trung tâm mâm lốp chuyên sâu và các đại lý chăm sóc xe chuyên nghiệp, việc bố trí thiết bị nâng hạ vừa đáp ứng tải trọng lớn, vừa tối ưu hóa diện tích mặt bằng là bài toán vô cùng quan trọng. Cầu nâng ô tô kiểu xếp 2 tầng Omega OM-50A (Model: OM-50A, tải trọng định danh 5.0 Tấn) ra đời nhằm mang lại giải pháp toàn diện cho nhu cầu nâng xe du lịch, xe SUV 7 chỗ cỡ lớn và xe bán tải bán chuyên nghiệp.

Khác biệt hoàn toàn so với các dòng cầu nâng 2 trụ hay 4 trụ chiếm dụng nhiều không gian cột đứng, Omega OM-50A được thiết kế theo dạng cắt kéo lắp âm sàn (Flush-mount Scissor Lift). Khi hạ hoàn toàn, mặt bàn nâng phẳng tuyệt đối với nền nhà xưởng, tạo lối đi thông thoáng cho các phương tiện khác lưu thông hoặc làm mặt bằng thao tác dịch vụ nhanh. Khi kích hoạt nâng, hệ thống xi-lanh thủy lực kép đẩy cụm tay đòn cắt kéo vững chắc vươn lên độ cao tối đa 1.850 mm, mang lại tầm nhìn thoáng đãng và không gian làm việc rộng rãi dưới gầm xe.

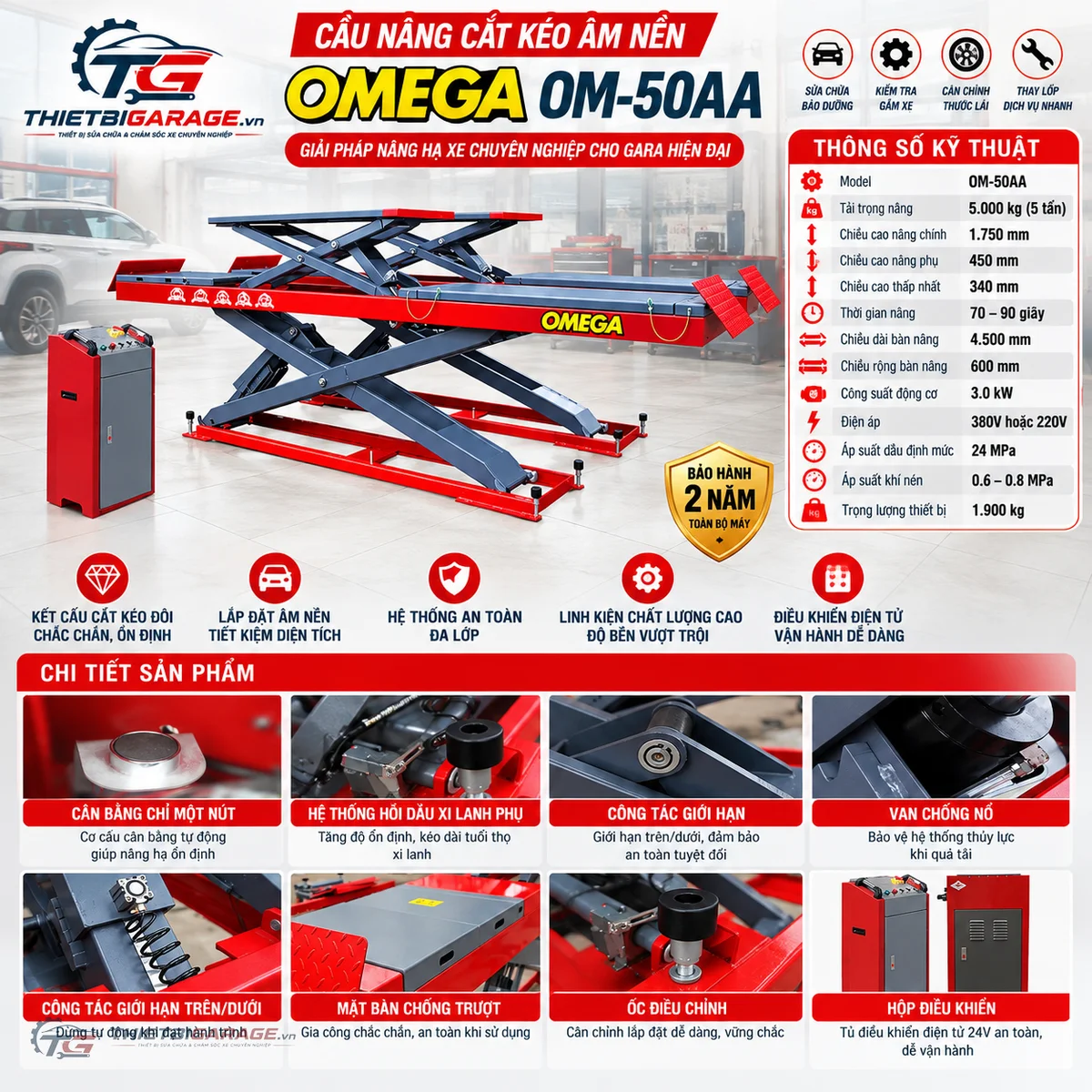

Infographic tổng quan thông số kỹ thuật, cấu tạo cơ khí và ưu điểm vượt trội của cầu nâng kiểu xếp 2 tầng Omega OM-50A.

2. Bảng thông số kỹ thuật chi tiết chuẩn nhà máy

Dưới đây là bảng thông số kỹ thuật định danh chính thức của model Cầu nâng ô tô kiểu xếp 2 tầng Omega OM-50A do Thiết Bị Garage phân phối chính hãng:

3. Đặc điểm cấu tạo cơ khí & Cơ chế nâng 2 tầng độc lập

3.1. Bàn nâng chính 5 tấn và hệ khung cắt kéo thép tấm nguyên khối

Toàn bộ hệ thống tay đòn cắt kéo của cầu nâng Omega OM-50A được gia công từ thép tấm kết cấu cường lực chất lượng cao cắt bằng máy cắt laser CNC và phay chuẩn xác. Khung thép dày dặn giúp triệt tiêu hoàn toàn hiện tượng vặn xoắn hoặc biến dạng dầm khi nâng các dòng xe có tự trọng lớn như Ford Ranger, Ford Everest, Toyota Land Cruiser hoặc các dòng xe điện nặng pin. Bề mặt bàn nâng dập gân kim cương chống trượt, đảm bảo bánh xe bám chắc chắn ngay cả khi bề mặt bị ướt nước hoặc dính dầu mỡ.

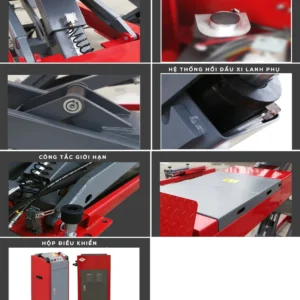

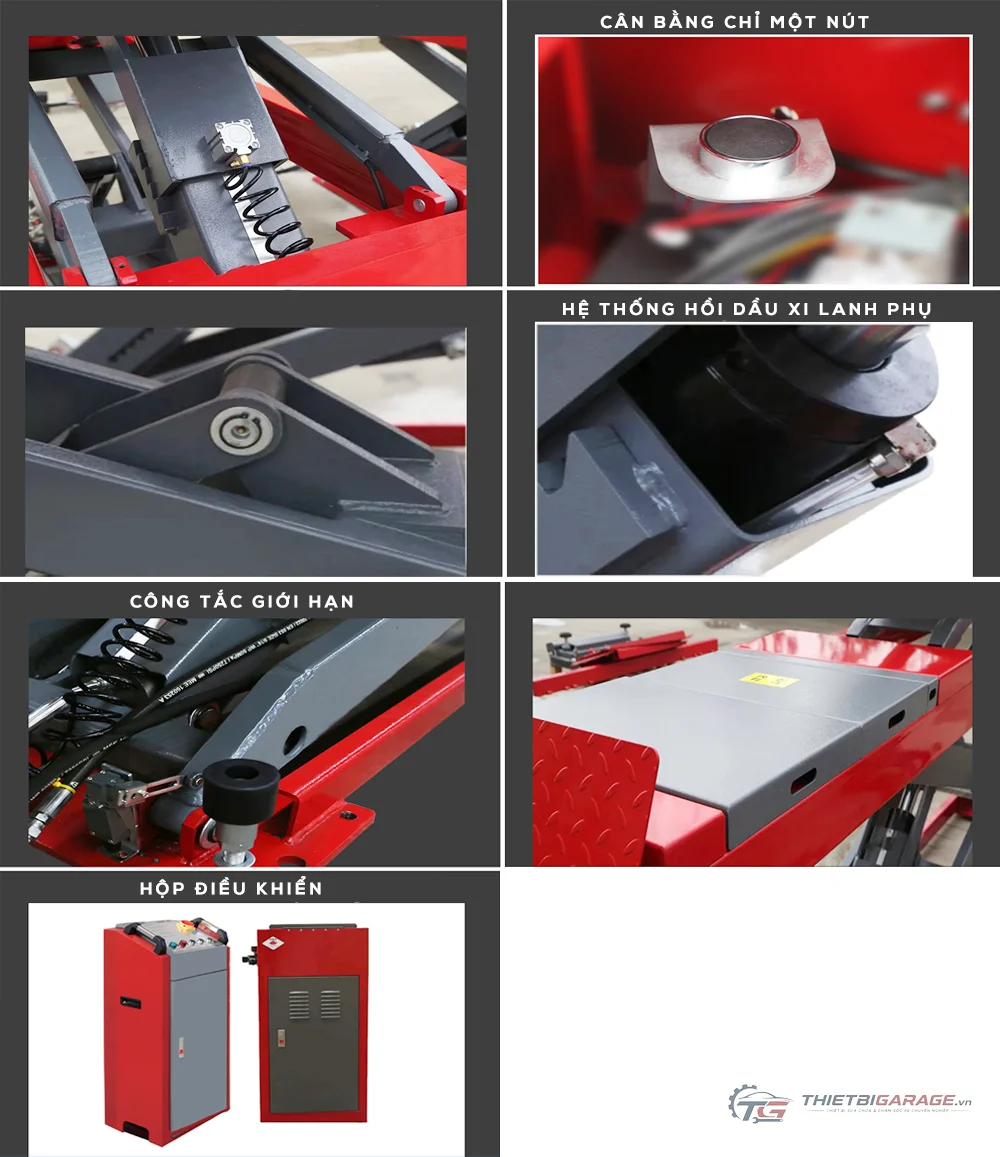

Chi tiết cụm tay đòn cắt kéo thép đặc dày dặn và bàn nâng phụ kích bụng độc lập của Omega OM-50A.

3.2. Bàn nâng phụ kích bụng độc lập – Tối ưu hóa sửa chữa gầm & Tháo lốp

Điểm giá trị nhất trên cầu nâng kiểu xếp 2 tầng Omega OM-50A chính là hệ thống bàn nâng phụ kích bụng (Secondary Scissor Jack) tích hợp trực tiếp trên mặt bàn chính. Bàn nâng phụ có sức nâng 3.0 Tấn, vận hành bởi xi-lanh thủy lực riêng biệt:

• Nâng bổng 4 bánh xe khỏi mặt bàn: Khi cần đảo lốp, thay má phanh, tháo cụm moay-ơ hoặc kiểm tra hệ thống treo rô-tuyn, thợ chỉ cần kê đệm cao su vào vị trí kích nâng của xe và ấn nút nâng tầng phụ. Xe sẽ được nhấc bổng lên cao thêm 450 mm, giúp bánh xe xoay tự do để tháo lắp cực kỳ thuận tiện.
• Điều chỉnh chiều dài linh hoạt: Bàn nâng phụ có thể kéo dài ra hai đầu để tương thích hoàn hảo với chiều dài cơ sở của nhiều dòng xe khác nhau từ sedan 4 chỗ nhỏ gọn đến xe bán tải trục cơ sở dài.

3.3. Hệ thống khóa an toàn cơ khí răng cưa tự động & Van khí nén

An toàn lao động luôn là tiêu chí số một tại các xưởng sửa chữa chuyên nghiệp. Cầu nâng Omega OM-50A trang bị ngàm răng cưa cơ khí đôi ở cả hai bên tay đòn. Trong suốt quá trình nâng, chốt ngàm cơ khí liên tục ăn khớp vào các rãnh răng cưa theo từng nấc nâng. Ngay cả khi xảy ra sự cố tụt áp dầu thủy lực bất ngờ, chốt cơ khí sẽ giữ chặt toàn bộ bàn nâng không bị trôi hạ.

Khi thao tác hạ cầu, hệ thống khí nén cấp áp lực 6 – 8 bar sẽ tự động đẩy mở chốt cơ khí trước khi van xả dầu mở ra, đảm bảo chuyển động hạ êm ái, nhịp nhàng và an toàn 100% cho kỹ thuật viên làm việc bên dưới.

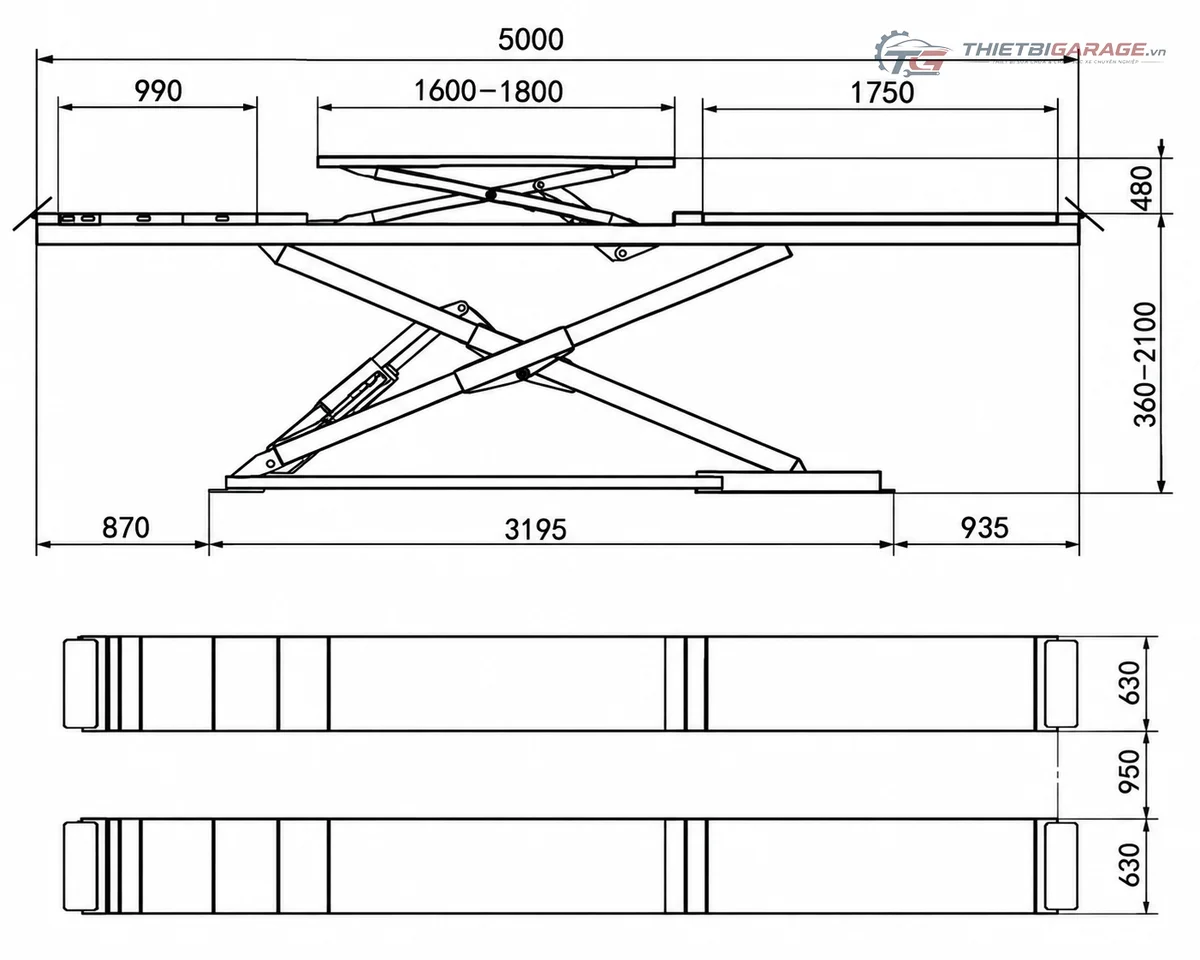

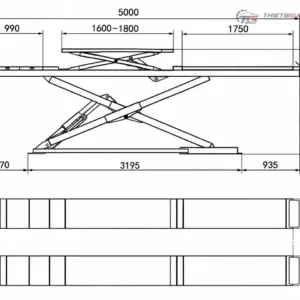

Bản vẽ thiết kế kỹ thuật hình học: Kích thước chiều dài bàn nâng, hành trình nâng chính và khoảng cách hố móng âm sàn Omega OM-50A.

3.4. Trạm nguồn bơm thủy lực 380V và tủ điều khiển điện rời

Cầu nâng được trang bị cụm trạm nguồn bơm thủy lực công suất lớn vận hành với nguồn điện 3 Pha 380V / 50Hz, xi-lanh mạ crom chống ăn mòn và van điều áp chống quá tải. Tủ điều khiển điện đặt rời với các nút bấm công nghiệp trực quan: Nút Nâng (UP), Nút Hạ (DOWN), Nút Khóa (LOCK), Nút Nâng/Hạ bàn phụ độc lập và Nút dừng khẩn cấp (Emergency Stop), cùng hệ thống còi báo động an toàn khi bàn nâng hạ gần sát mặt sàn.

4. Giải pháp chuyên sâu cho khoang cân chỉnh thước lái 3D

Đối với các trung tâm dịch vụ lốp hiện đại, việc đầu tư máy cân chỉnh góc đặt bánh xe 3D đòi hỏi mặt bằng bàn nâng phải đạt độ phẳng gần như tuyệt đối (dung sai mặt phẳng dưới 1 mm). Omega OM-50A được thiết kế chuyên biệt để đáp ứng chuẩn mực khắt khe này:

• Hộc lắp đĩa lái xoay tròn (Turn Plates): Phía đầu bàn nâng có sẵn vị trí âm sâu để lắp đặt đĩa lái xoay tròn chịu tải cao, cho phép bánh trước của xe đánh lái tự do khi đo góc Caster và Kingpin Inclination (KPI).
• Tấm trượt bánh sau (Rear Slip Plates): Tích hợp sẵn cơ cấu bi trượt giải phóng hoàn toàn lực căng ma sát của lốp sau, đảm bảo góc Camber và góc Toe sau hiển thị chính xác theo thời gian thực trên màn hình máy đo 3D.
• Độ ổn định không rung lắc: Kết cấu âm nền và trọng lượng bản thân vững chãi giúp cầu nâng đứng yên tuyệt đối trong quá trình đẩy xe lấy góc bù đảo (Run-out Compensation).

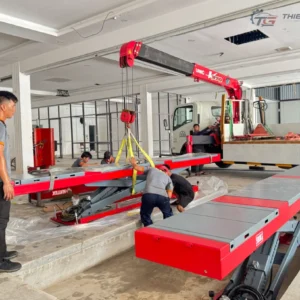

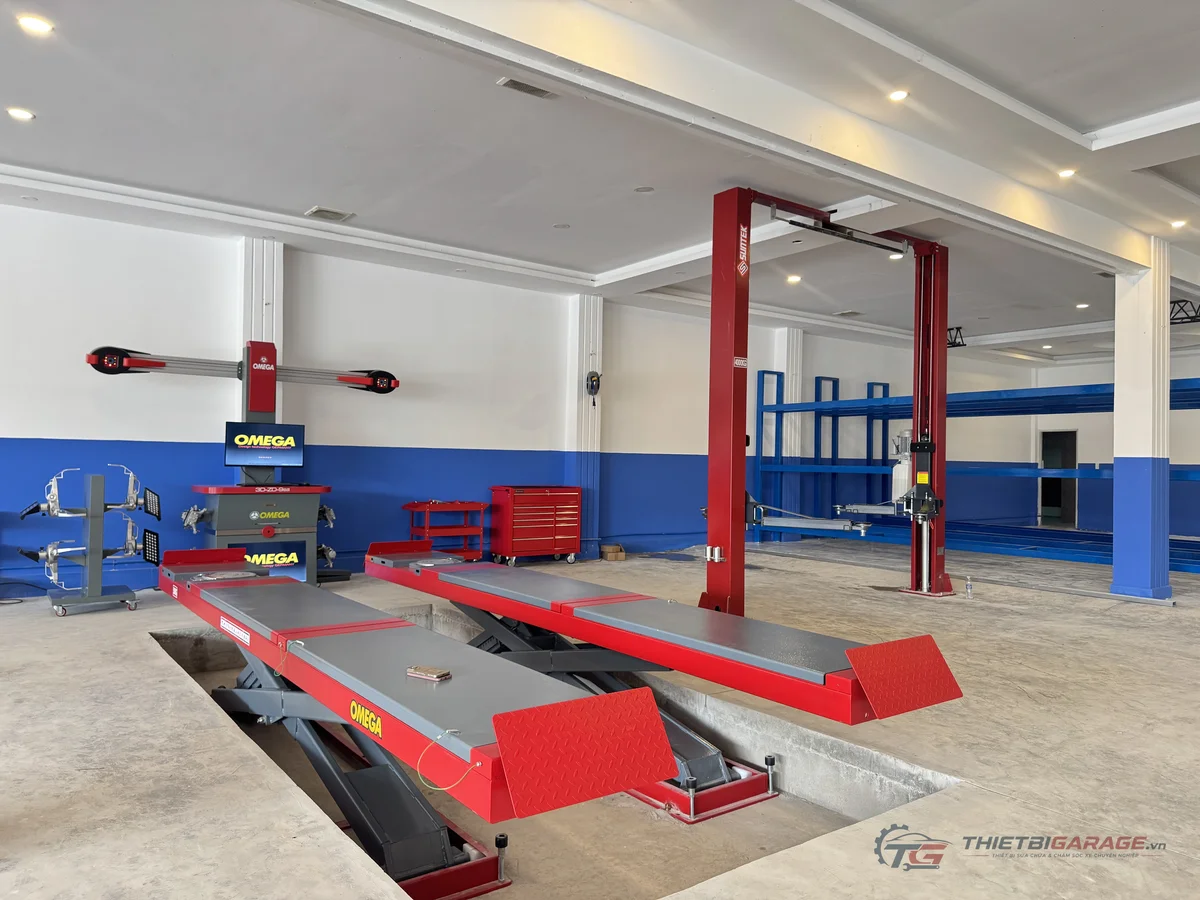

Quy trình cân chỉnh thước lái 3D chuyên nghiệp: Bàn nâng Omega OM-50A kết hợp đĩa lái âm và tấm trượt bánh sau chuẩn xác.

5. Hình ảnh thực tế lắp đặt & Thử tải bàn giao tại xưởng khách hàng

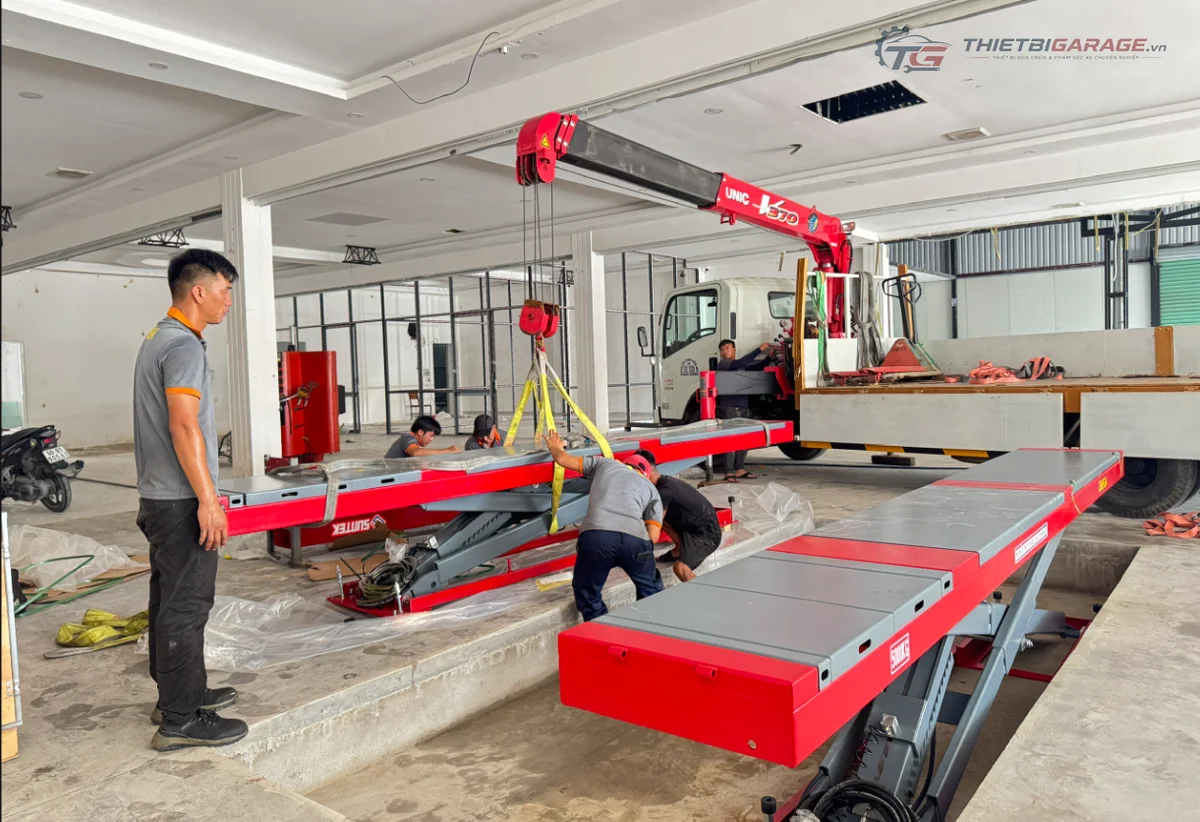

Thiết Bị Garage tự hào là đơn vị trực tiếp nhập khẩu, khảo sát hố móng và lắp đặt hoàn thiện cầu nâng kiểu xếp 2 tầng Omega OM-50A tại nhiều trung tâm dịch vụ sửa chữa ô tô chuyên nghiệp trên toàn quốc:

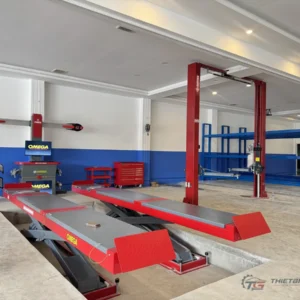

Khoang cân chỉnh góc lái hiện đại
Cầu nâng xếp Omega OM-50A lắp âm nền phẳng sàn đồng bộ cùng máy đo 3D Omega và cầu nâng 2 trụ Suntek.

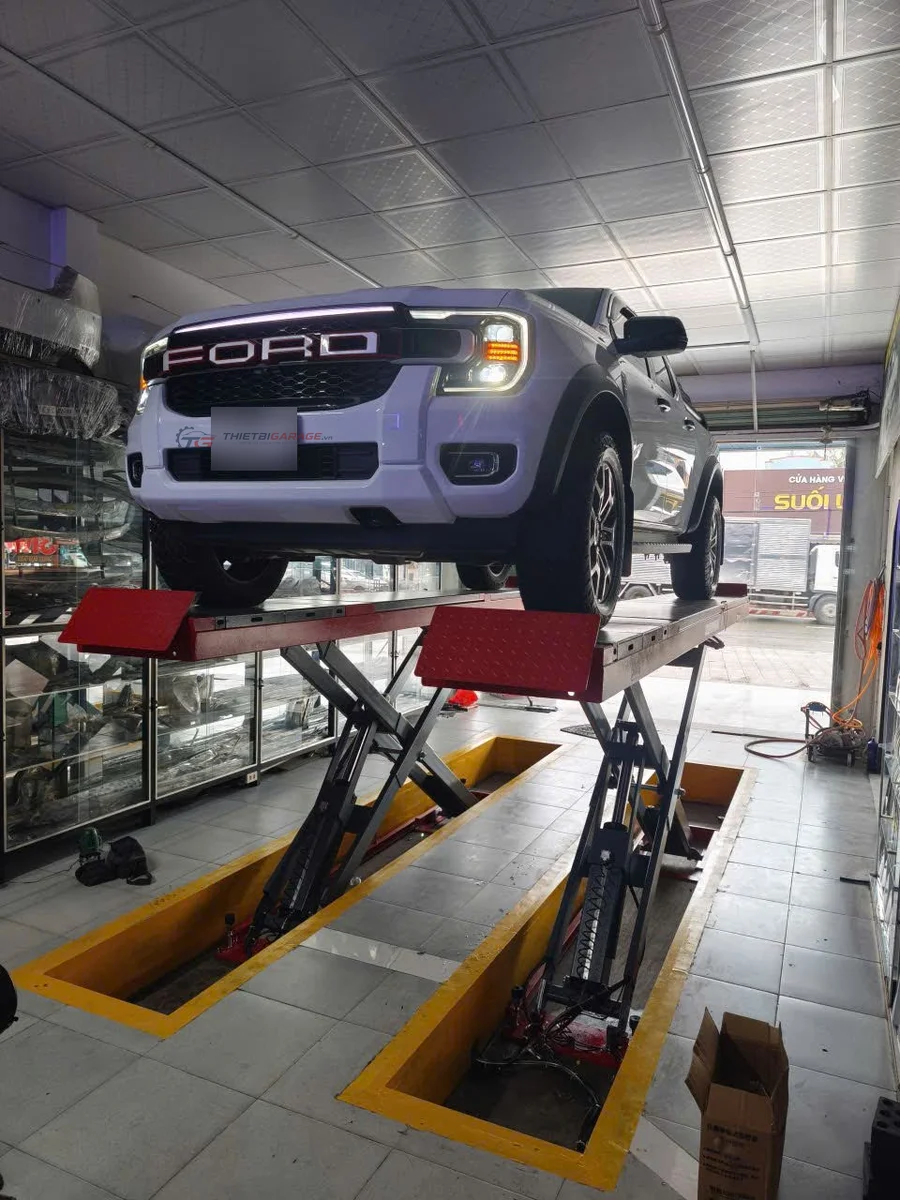

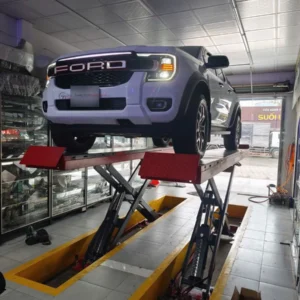

Thử tải thực tế xe Ford Ranger
Bàn nâng dài 5.0m nâng êm ái xe bán tải Ford Ranger, gắn 4 đĩa target kẹp lốp phục vụ đo thông số góc đặt bánh xe.

Video thực tế vận hành & Thử tải cầu nâng kiểu xếp Omega OM-50A

Mời quý chủ gara và anh em thợ máy theo dõi video thực tế quá trình vận hành, nâng hạ và thử tải trực tiếp xe bán tải Ford Ranger trên Cầu nâng ô tô kiểu xếp 2 tầng Omega OM-50A tại xưởng dịch vụ:

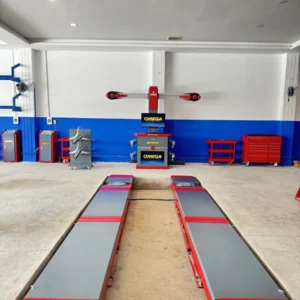

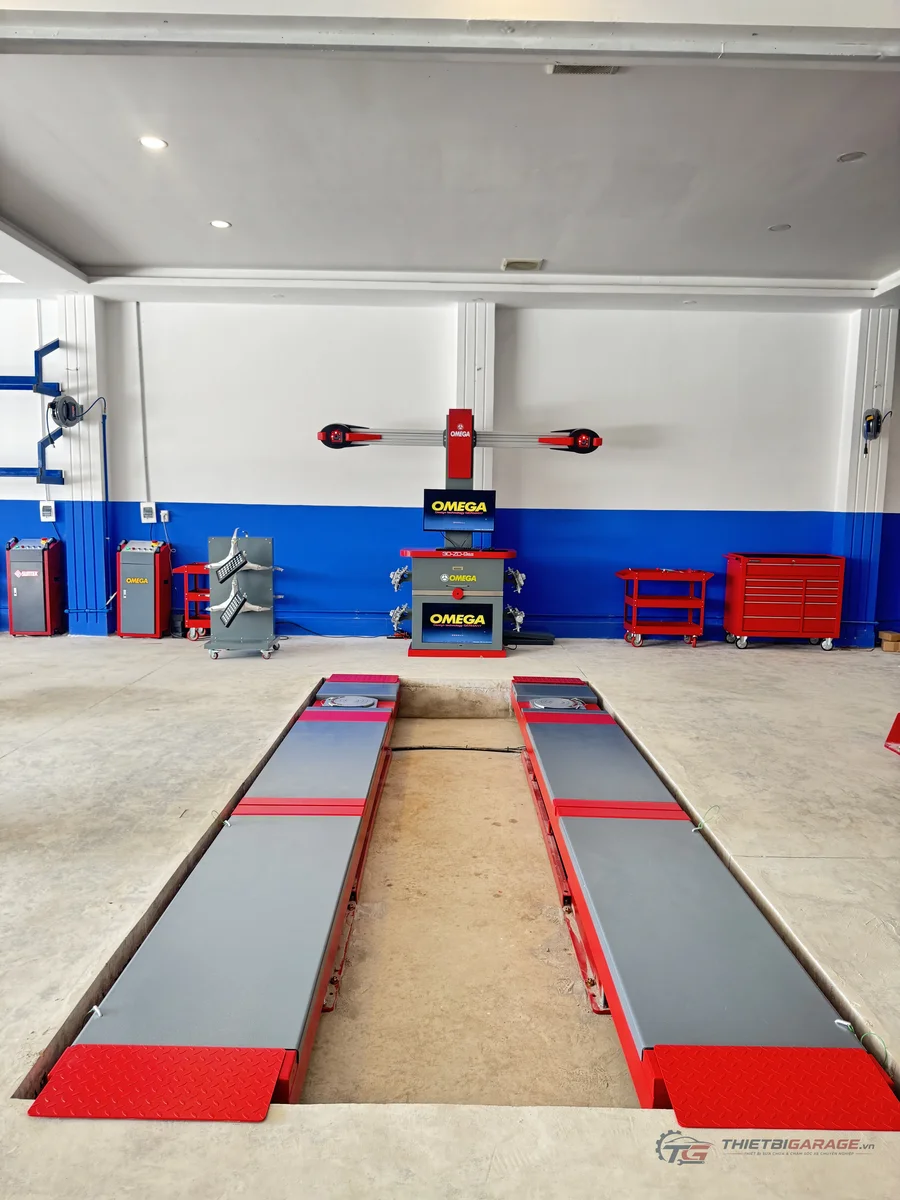

Lắp đặt âm sàn phẳng tuyệt đối
Hố móng âm sàn bê tông được xử lý kỹ lưỡng, mặt bàn chìm ngang bằng cốt nền giúp tối ưu không gian xưởng.

Sản phẩm phân phối chính hãng
Cầu nâng ô tô kiểu xếp 2 tầng Omega OM-50A nhập khẩu chính hãng nguyên kiện đầy đủ CO/CQ.

6. Tiêu chuẩn thi công hố móng âm sàn & Hướng dẫn vận hành an toàn

Để đảm bảo độ chính xác cơ học và tuổi thọ vận hành bền bỉ trên 10 năm, công tác thi công hố móng và sử dụng cầu nâng kiểu xếp Omega OM-50A cần tuân thủ nghiêm ngặt các hướng dẫn sau:

1. Đổ bê tông hố móng đạt chuẩn mác 250 trở lên: Đáy hố móng cần đổ bê tông cốt thép dày tối thiểu 200 – 250 mm, bề mặt đáy đánh thăng bằng laser chính xác với độ lệch tối đa không quá 2 mm trên toàn bộ chiều dài 5 mét.
2. Bố trí hệ thống thoát nước và đường ống kỹ thuật: Thiết kế rãnh thu nước ở góc hố móng và đường ống gen dẫn dầu thủy lực – dây điện ngầm từ hố móng sang vị trí đặt tủ điều khiển trung tâm.
3. Cân chỉnh thăng bằng định kỳ: Định kỳ 6 tháng kiểm tra thăng bằng 2 bên mặt bàn nâng bằng thước thủy laser hoặc cảm biến điện tử, đảm bảo 2 bàn nâng luôn đồng tốc và cùng cao độ.
4. Kiểm tra dầu thủy lực và khí nén: Sử dụng dầu thủy lực chuyên dụng ISO VG 46 hoặc VG 68. Duy trì áp suất khí nén ổn định 6 – 8 bar để ngàm an toàn luôn đóng mở trơn tru.

7. Chính sách mua hàng & Dịch vụ kỹ thuật tại Thiết Bị Garage

Khi đầu tư Cầu nâng ô tô kiểu xếp 2 tầng Omega OM-50A tại hệ thống Thiết Bị Garage (thietbigarage.vn), quý khách hàng nhận được gói giải pháp trọn gói chuyên nghiệp hàng đầu thị trường:

• 100% Sản phẩm chính hãng Omega: Hàng mới nguyên đai nguyên kiện xuất xưởng, đầy đủ chứng nhận chất lượng xuất xưởng và kiểm định an toàn kỹ thuật.
• Chính sách báo giá dự án cạnh tranh nhất: Áp dụng chính sách ẩn giá dự án. Quý chủ xưởng vui lòng liên hệ Hotline/Zalo 0898 794 116 để nhận báo giá chiết khấu ưu đãi trực tiếp tốt nhất theo quy mô xưởng.
• Hỗ trợ kỹ thuật trọn gói từ A đến Z: Đội ngũ kỹ sư cơ khí khảo sát mặt bằng tận nơi, bàn giao bản vẽ thiết kế hố móng chi tiết, giám sát kỹ thuật đổ bê tông và trực tiếp lắp đặt, cân chỉnh hoàn thiện.
• Bảo hành chính hãng 12 – 24 tháng: Hỗ trợ kỹ thuật 24/7, linh kiện van xả, phốt dầu xi-lanh và trạm nguồn thủy lực luôn sẵn sàng thay thế nhanh chóng trên toàn quốc.
