Cân Chỉnh Góc Đặt Bánh Xe Và ADAS: Vì Sao Chỉnh Chụm Chưa Đủ? [Chuẩn Kỹ Thuật 2026]

Trong thực tế sửa chữa gầm ô tô hiện nay, cân chỉnh góc đặt bánh xe là một trong những hạng mục kỹ thuật cốt lõi quyết định trực tiếp đến cảm giác lái, tuổi thọ của bộ lốp và độ an toàn của toàn bộ xe. Tuy nhiên, không ít anh em thợ hoặc các gara truyền thống vẫn giữ thói quen cũ: “chỉ chỉnh chụm bằng thước đo cơ hoặc kéo dây cho hai bánh trước nhìn thẳng là xong”. Với các dòng xe đời mới được trang bị hệ thống lái trợ lực điện (EPS) cùng gói công nghệ an toàn chủ động (ADAS), thói quen này là một sai lầm kỹ thuật cực kỳ nguy hiểm. Bài viết này sẽ phân tích chi tiết mối liên hệ cơ khí – điện tử giữa cân chỉnh góc đặt bánh xe và ADAS, giải phẫu 4 góc đặt sống còn và quy trình hiệu chuẩn ADAS chuẩn xác mà mọi xưởng dịch vụ cần nắm vững.

1. Thực Trạng Gara: Vì Sao Chỉ Chỉnh Độ Chụm (Toe) Là Sai Lầm Nguy Hại?

Nhiều bác tài và không ít thợ gầm lâu năm thường có chung suy nghĩ: “Xe bị lệch lái hoặc ăn lốp thì chỉ cần tăng giảm ốc rotuyn lái ngoài sao cho hai bánh trước chụm nhẹ vào nhau là xe đi thẳng ngay”. Đây là thói quen từ thời xe tải hoặc xe con thế hệ cũ dùng giảm chấn nhíp lá và cầu cứng.

Khi sử dụng phương pháp thủ công như kéo dây hoặc thước cơ, người thợ chỉ đo được tổng độ chụm (Total Toe) của hai bánh trước so với nhau, nhưng hoàn toàn mù tịt về các thông số sống còn sau:

• Độ chụm riêng từng bánh (Individual Toe): Có thể tổng độ chụm bằng 0, nhưng bánh bên trái chụm vào +0.20° còn bánh bên phải lại xòe ra -0.20°. Kết quả là vô-lăng bị lệch tâm hẳn về một bên khi xe chạy thẳng.
• Góc nghiêng đứng Camber & Trục xoay đứng Caster: Thước dây hoàn toàn không thể đo góc Camber và Caster. Dù độ chụm chuẩn nhưng nếu Camber âm quá mức do xẹp nhún hoặc cong càng A, mép lốp bên trong vẫn bị mài mòn trơ bố thép chỉ sau 5.000 – 7.000 km.
• Góc đẩy cầu sau (Thrust Angle): Cầu sau là trục định hướng chuyển động chính của cả chiếc xe. Nếu cầu sau bị lệch góc đẩy mà người thợ chỉ chỉnh hai bánh trước, chiếc xe sẽ di chuyển theo kiểu “chó chạy xéo” (dog tracking), vô cùng nguy hiểm khi chạy trên đường trơn trượt hoặc khi phanh gấp.

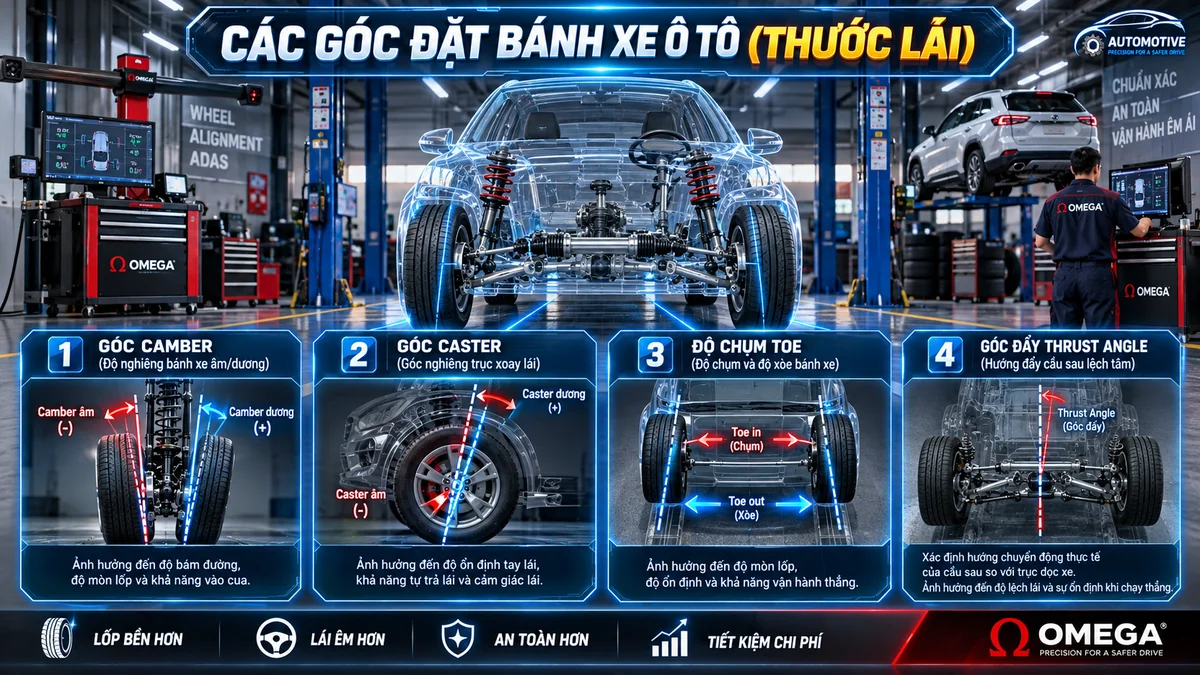

2. Giải Phẫu Kỹ Thuật: 4 Góc Đặt Bánh Xe Ô Tô Sống Còn

Trên hệ thống máy cân chỉnh thước lái 3D hiện đại, không gian hình học của xe được quét và tính toán dựa trên 4 thông số nền tảng mà mỗi kỹ thuật viên ô tô đều phải nắm vững nguyên lý:

2.1 Góc Camber – Độ Nghiêng Đứng Quyết Định Mép Lốp

Góc Camber là góc hợp bởi mặt phẳng bánh xe với phương thẳng đứng khi nhìn trực diện từ đầu xe hoặc đuôi xe:

• Camber âm (Negative Camber): Phần đỉnh bánh xe nghiêng vào phía trong thân xe. Khi vào cua gấp, lực ly tâm sẽ ép bánh xe về vị trí thẳng đứng vuông góc với mặt đường, giúp tối ưu hóa diện tích bám đường. Tuy nhiên, nếu xe chạy đường thẳng với Camber quá âm, toàn bộ tải trọng sẽ dồn lên mép trong của lốp, gây mòn vẹt rãnh trong.
• Camber dương (Positive Camber): Phần đỉnh bánh xe ngửa ra ngoài. Thường gặp trên các dòng xe thương mại chở tải nặng để khi chở đầy hàng, hệ thống treo nhún xuống sẽ đưa Camber về góc 0°. Nếu góc này dương quá mức trên xe con không tải, mép ngoài của lốp sẽ bị mòn nham nhở và xe bị bồng bềnh ở tốc độ cao.

2.2 Góc Caster – Trục Xoay Đứng Điều Khiển Khả Năng Tự Trả Lái

Góc Caster là góc nghiêng giữa đường tâm trục xoay đứng của bánh lái (nối từ bát bèo giảm xóc trên xuống rô-tuyn đứng càng A dưới) so với phương thẳng đứng khi nhìn từ phương ngang hông xe:

• Caster dương (Positive Caster): Đỉnh trục xoay đứng nghiêng về phía sau đuôi xe (tương tự độ nghiêng phuộc trước của xe máy). Caster dương tạo ra cánh tay đòn hồi vị, giúp vô-lăng có cảm giác đầm chắc khi chạy thẳng tốc độ cao và tự động trả lái mượt mà sau khi vào cua.
• Hiện tượng chênh lệch Caster (Caster Split): Bản thân góc Caster không làm mòn lốp, nhưng nếu góc Caster giữa bên lái và bên phụ chênh lệch quá 0.5°, chiếc xe sẽ bị nhao lái (Pulling) cực mạnh về phía có góc Caster nhỏ hơn.

2.3 Độ Chụm Bánh Xe (Toe) – Thủ Phạm Mòn Răng Cưa

Độ chụm bánh xe (Toe) là sự chênh lệch khoảng cách giữa hai mép trước và hai mép sau của cặp bánh trên cùng một trục khi nhìn từ trên xuống:

• Toe-in (Độ chụm dương): Hai mép trước bánh xe hướng vào nhau. Toe-in quá mức sẽ tạo ra lực trượt ngang liên tục mài mòn mép lốp ngoài tạo thành gờ răng cưa.
• Toe-out (Độ xòe âm): Hai mép trước bánh xe hướng ra ngoài. Xe bị Toe-out sẽ phản ứng tay lái rất nhạy nhưng mất ổn định nghiêm trọng khi chạy thẳng trên cao tốc, gây hiện tượng chao đảo thân xe và mài mòn lông chim mép lốp trong.
• Lưu ý kỹ thuật: Độ chụm luôn được cân chỉnh sau cùng, sau khi kỹ thuật viên đã khóa cố định góc Camber và Caster.

2.4 Góc Đẩy Cầu Sau (Thrust Angle) – Chuẩn Mực Đường Ngắm Thẳng

Góc đẩy cầu sau (Thrust Angle) là góc tạo bởi đường trục đẩy thực tế của cầu sau (Thrust Line) so với đường tâm hình học đối xứng của thân xe (Geometric Centerline):

Trong cơ học ô tô, xe di chuyển thẳng theo phương đẩy của cầu sau chứ không theo góc của bánh trước. Nếu cầu sau bị lệch (do biến dạng thanh giằng, vỡ cao su giảm chấn hoặc va chạm hông), trục đẩy Thrust Line sẽ đẩy xe đi xiên góc. Để giữ xe chạy thẳng trong làn, người lái buộc phải ghì vô-lăng lệch một góc ngược lại. Đây là nguyên nhân hàng đầu khiến cảm biến điện tử trên xe nhận diện sai lệch hướng di chuyển.

3. Mối Quan Hệ Sống Còn Giữa Góc Đặt Bánh Xe Và Hệ Thống ADAS

Trên hầu hết các dòng xe du lịch và SUV đời mới từ các thương hiệu phổ thông đến cao cấp, gói công nghệ an toàn chủ động ADAS (Advanced Driver Assistance Systems) đã trở thành trang bị bắt buộc. Gói công nghệ này hoạt động dựa trên sự phối hợp giữa:

• Camera quan sát kính lái: Đảm nhiệm tính năng cảnh báo lệch làn (LDW), hỗ trợ giữ làn đường (LKA), đọc biển báo giao thông.
• Radar sóng milimet ở cản trước: Đảm nhiệm tính năng kiểm soát hành trình thích ứng (ACC) và phanh tự động khẩn cấp (AEB).
• Cảm biến góc lái SAS (Steering Angle Sensor): Đo lường góc quay vô-lăng của tài xế gửi tín hiệu về hộp điều khiển phanh ABS/ESC và hệ thống lái điện EPS.

Chính vì vậy, nguyên tắc an toàn số 1 của các hãng xe toàn cầu là: Bất kỳ quy trình hiệu chuẩn hệ thống ADAS nào cũng bắt buộc phải thực hiện sau khi đã cân chỉnh góc đặt bánh xe hoàn hảo bằng máy 3D và góc đẩy cầu sau đạt chuẩn 0.00°.

4. Khi Nào Bắt Buộc Phải Cân Chỉnh Góc Đặt Bánh Xe Kết Hợp Hiệu Chuẩn ADAS?

Theo hướng dẫn kỹ thuật chính thức từ các nhà sản xuất ô tô (OEM Service Manuals), kỹ thuật viên bắt buộc phải kiểm tra và thực hiện đồng bộ hai quy trình này trong các trường hợp sau:

1. Sau các va chạm tai nạn liên quan đến cản trước, cản sau hoặc tai xe: Dù chỉ là va quẹt nhẹ làm xô lệch cản, góc ngắm của radar sóng milimet hoặc camera trước đều có thể bị lệch hướng vài độ.
2. Sau khi thay thế kính chắn gió phía trước: Camera quan sát ADAS được gắn trực tiếp trên kính lái. Khi tháo lắp kính mới, góc nghiêng và khoảng cách tiêu cự bị thay đổi, bắt buộc phải cài đặt lại vị trí nhận diện.
3. Sau khi bảo dưỡng, đại tu hệ thống treo và gầm: Thay thế giảm xóc, lò xo nhún, rotuyn lái, càng A, đệm cao su hoặc thực hiện hạ gầm/nâng gầm xe.

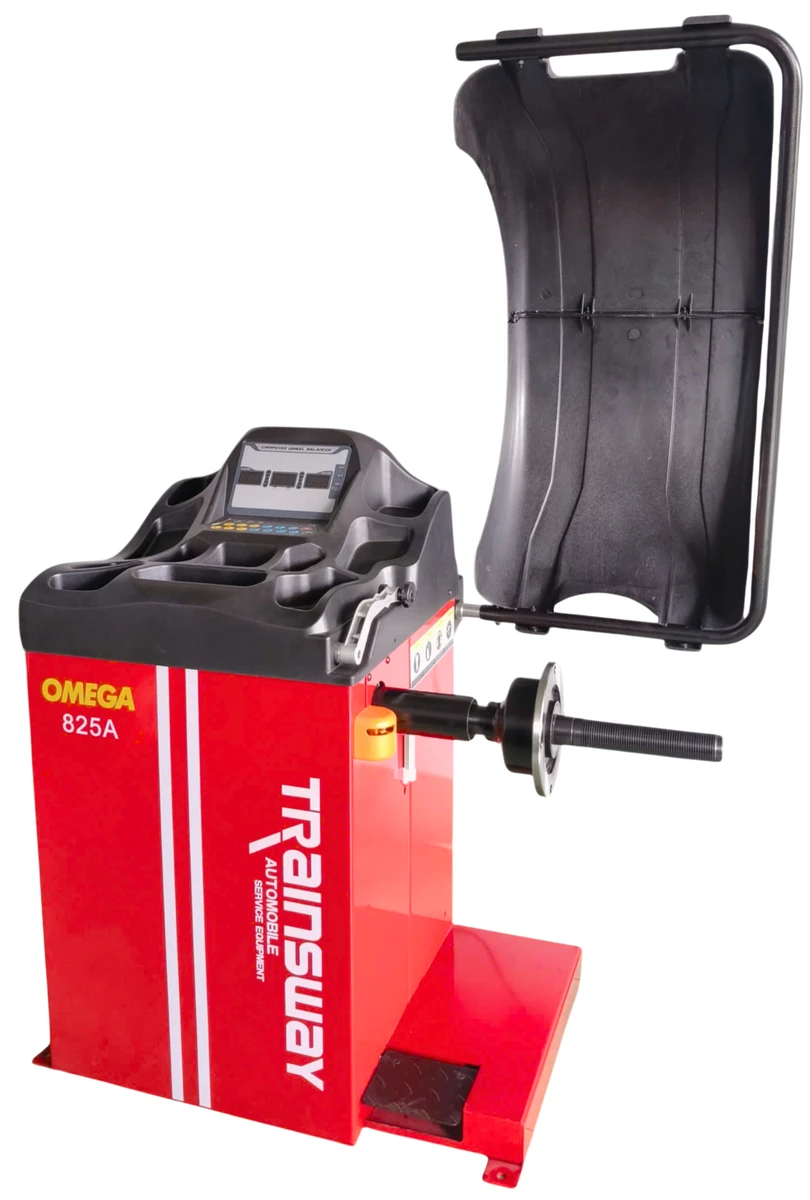

4. Sau khi thay bộ lốp mới hoặc làm mâm: Kết hợp cùng dịch vụ cân bằng động bánh xe để triệt tiêu hiện tượng rung vô-lăng ở dải tốc độ cao.
5. Khi bảng đồng hồ hiển thị các mã lỗi ADAS: Các mã lỗi phổ biến như C1A67 (Front Camera Alignment), C1A69, B11C1 hoặc thông báo “Front Radar Blind / Alignment Required”.

5. Phân Biệt Hai Phương Pháp Hiệu Chuẩn ADAS: Tĩnh (Static) & Động (Dynamic)

Tùy thuộc vào thiết kế của từng hãng xe (Toyota, Honda, Mazda, Hyundai, Kia, Mercedes hay Ford), quy trình hiệu chuẩn cảm biến ADAS được chia làm hai hình thức chính:

6. Quy Trình 6 Bước Cân Chỉnh Thước Lái 3D Chuẩn Hãng Tại Gara

Để đảm bảo góc đặt bánh xe và hệ thống ADAS đồng bộ tuyệt đối, các trung tâm lốp chuyên nghiệp tuân thủ nghiêm ngặt quy trình 6 bước khép kín sau:

1. Bước 1: Kiểm tra gầm và điều kiện tiêu chuẩn xe
   Kiểm tra áp suất 4 lốp xe đúng chuẩn catalog; đo độ sâu gai lốp; kiểm tra độ rơ của rô-tuyn lái trong, rô-tuyn ngoài, rô-tuyn đứng càng A và bạc đạn moay-ơ. Nếu gầm bị rơ lỏng, phải bảo dưỡng cơ khí trước khi cân chỉnh.

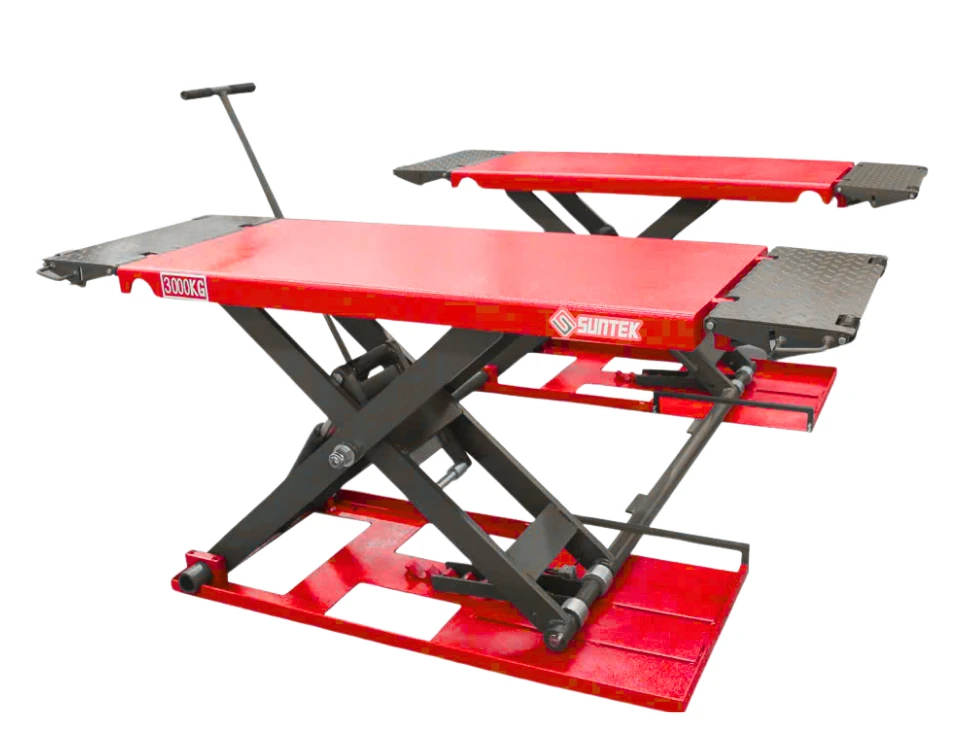

2. Bước 2: Đưa xe lên cầu nâng cắt kéo chuyên dụng

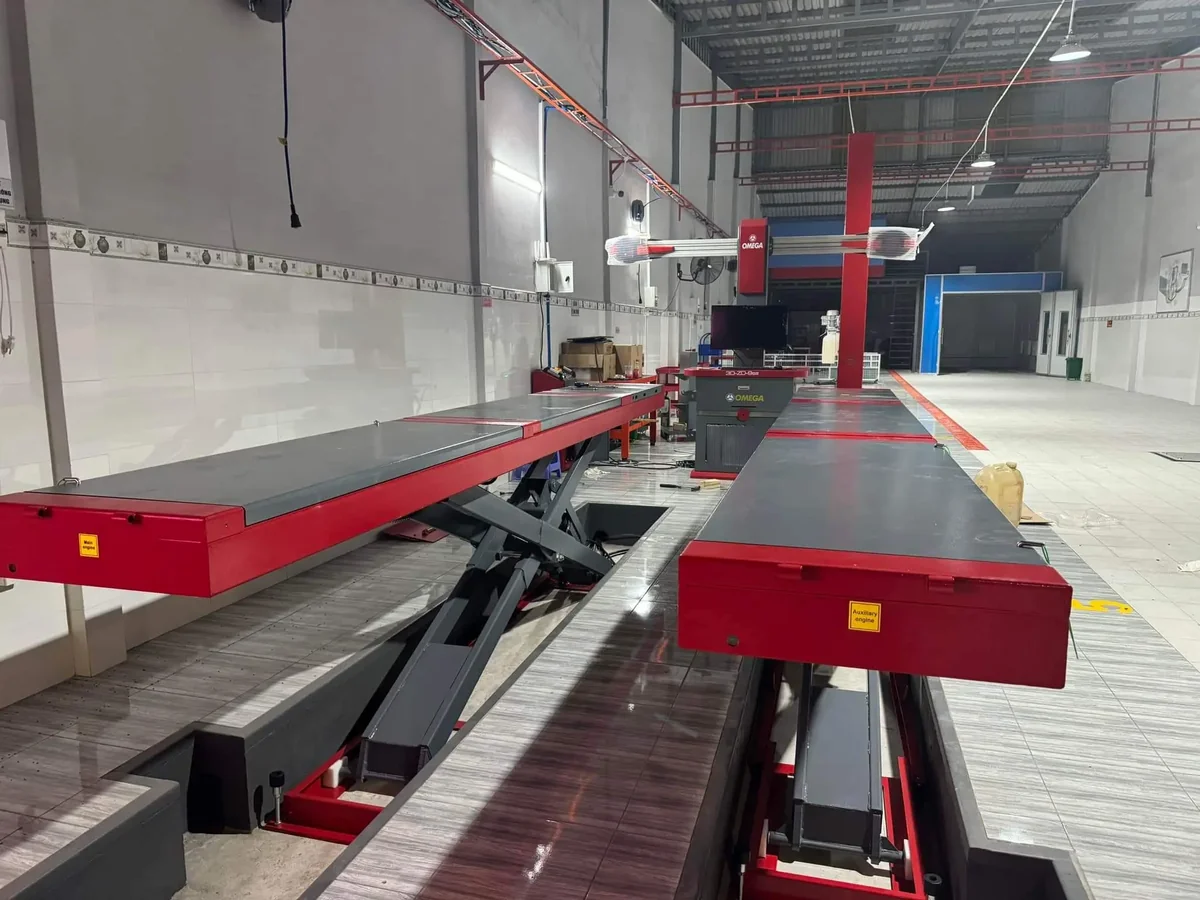

   Đưa xe vào giữa cầu nâng cắt kéo cân chỉnh thước lái, bánh trước đặt chính xác lên 2 đĩa xoay (Turntable) và bánh sau nằm trên 2 bàn trượt (Slip Plate). Rút chốt hãm để giải phóng hoàn toàn ứng suất xoắn vặn của hệ thống treo.

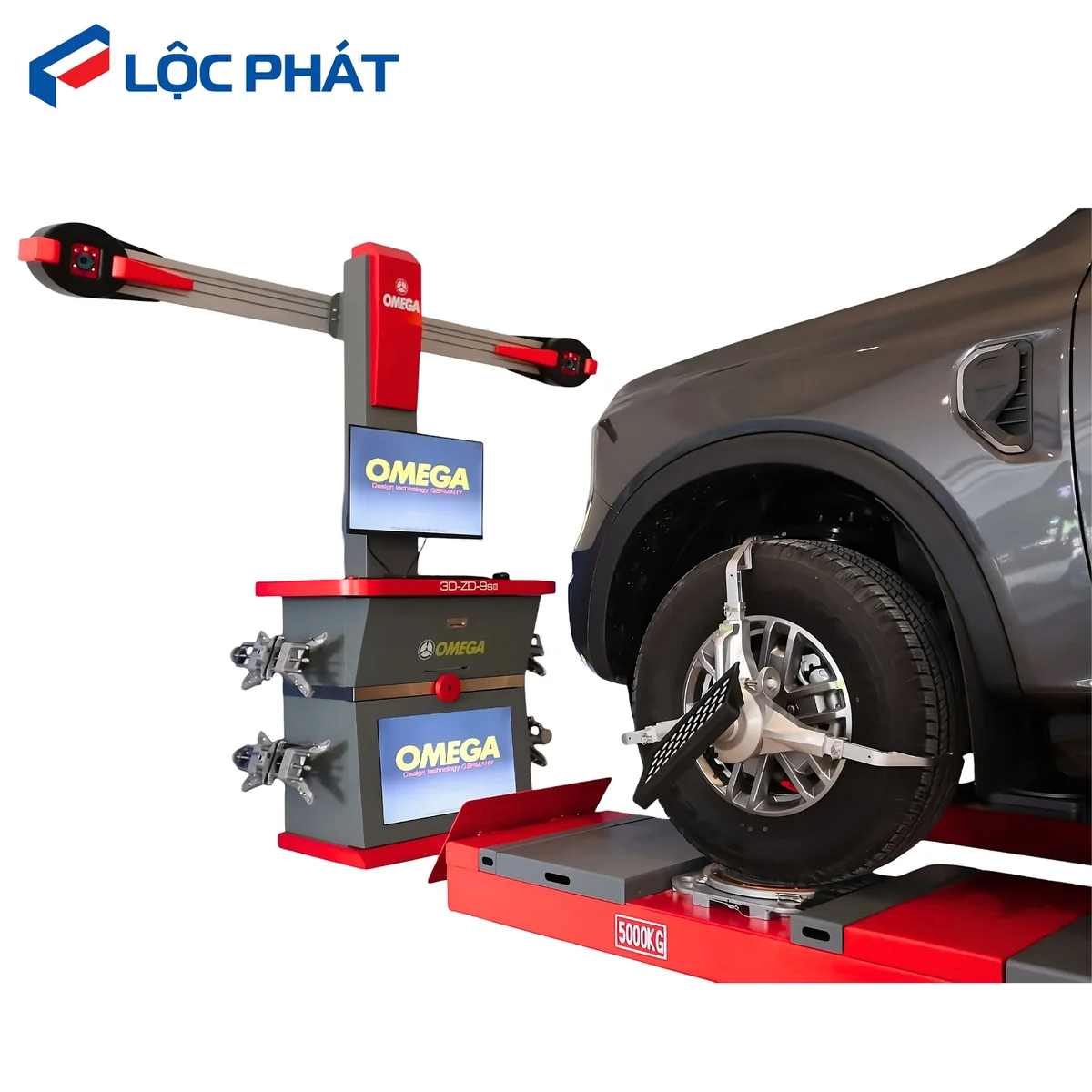

3. Bước 3: Gá đặt 4 bia ngắm Target quang học 3D
   Lắp 4 bia target phản quang siêu nhẹ vào 4 mâm xe bằng bộ chấu kẹp đa năng (hỗ trợ mâm 11 – 25 inch có đệm cao su chống trầy xước). Lắp thanh hãm vô-lăng và khóa bàn đạp phanh.
4. Bước 4: Bù đảo trục xe (Roll Compensation)

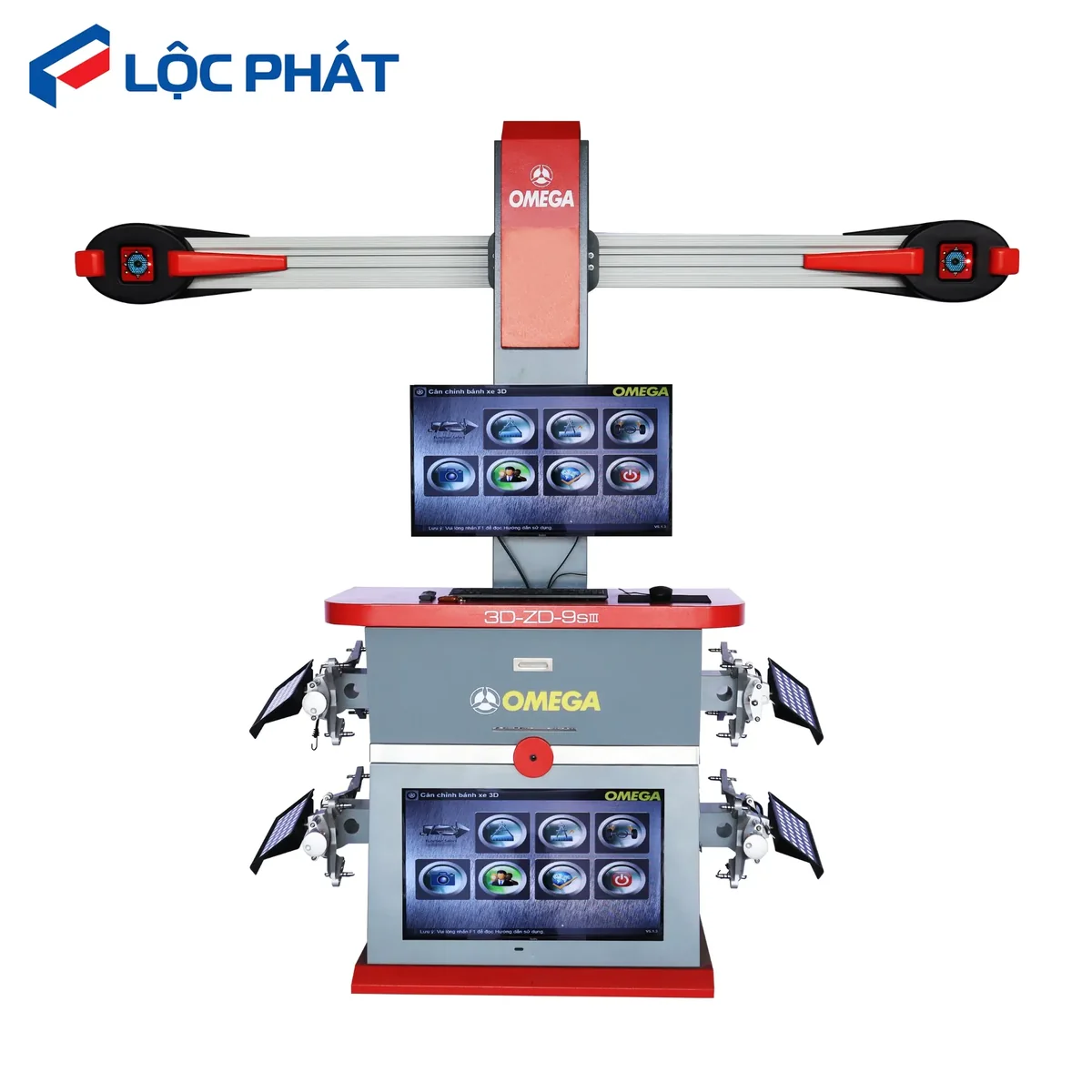

   Đẩy xe tiến lên hoặc lùi lại khoảng 20cm theo hiệu lệnh hiển thị trên màn hình phần mềm 3D. Cặp camera độ nét cao sẽ ghi nhận sự biến thiên vị trí của các chấm phản quang, tự động tính toán bù trừ độ đảo của vành mâm với độ chính xác cao.
5. Bước 5: Cân chỉnh cơ khí theo thứ tự quy chuẩn

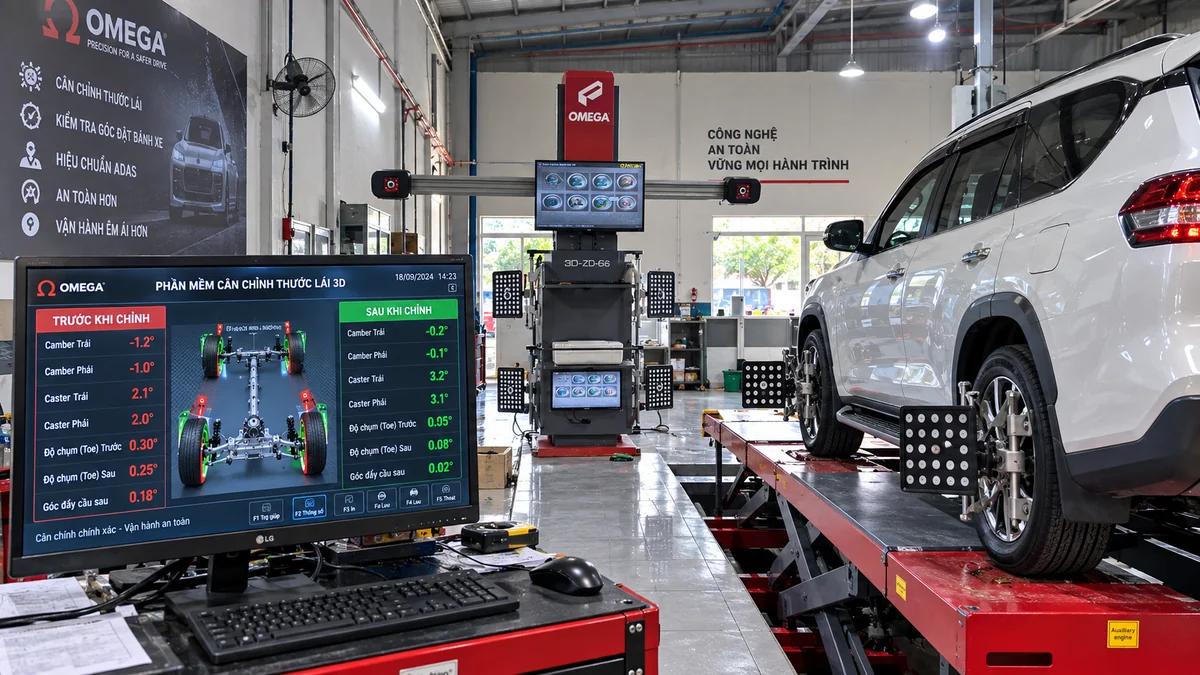

   Kỹ thuật viên quan sát bảng dữ liệu hiển thị theo thời gian thực (Real-time). Trình tự căn chỉnh chuẩn kỹ thuật: Cân chỉnh góc Camber & Toe cầu sau trước → Cân chỉnh góc Caster cầu trước → Cân chỉnh góc Camber cầu trước → Cân chỉnh độ chụm Toe cầu trước → Khóa tâm vô-lăng ở góc 0.00°.
6. Bước 6: Reset cảm biến góc lái SAS & Hiệu chuẩn ADAS
   Kết nối thiết bị chẩn đoán qua cổng OBD2 để thực hiện lệnh cài đặt lại điểm 0 (Zero Point Calibration) cho cảm biến SAS. Nếu xe có trang bị camera/radar ADAS, tiếp tục tiến hành hiệu chuẩn tĩnh hoặc động theo khuyến cáo của hãng xe. In phiếu kết quả màu minh bạch cho khách hàng.

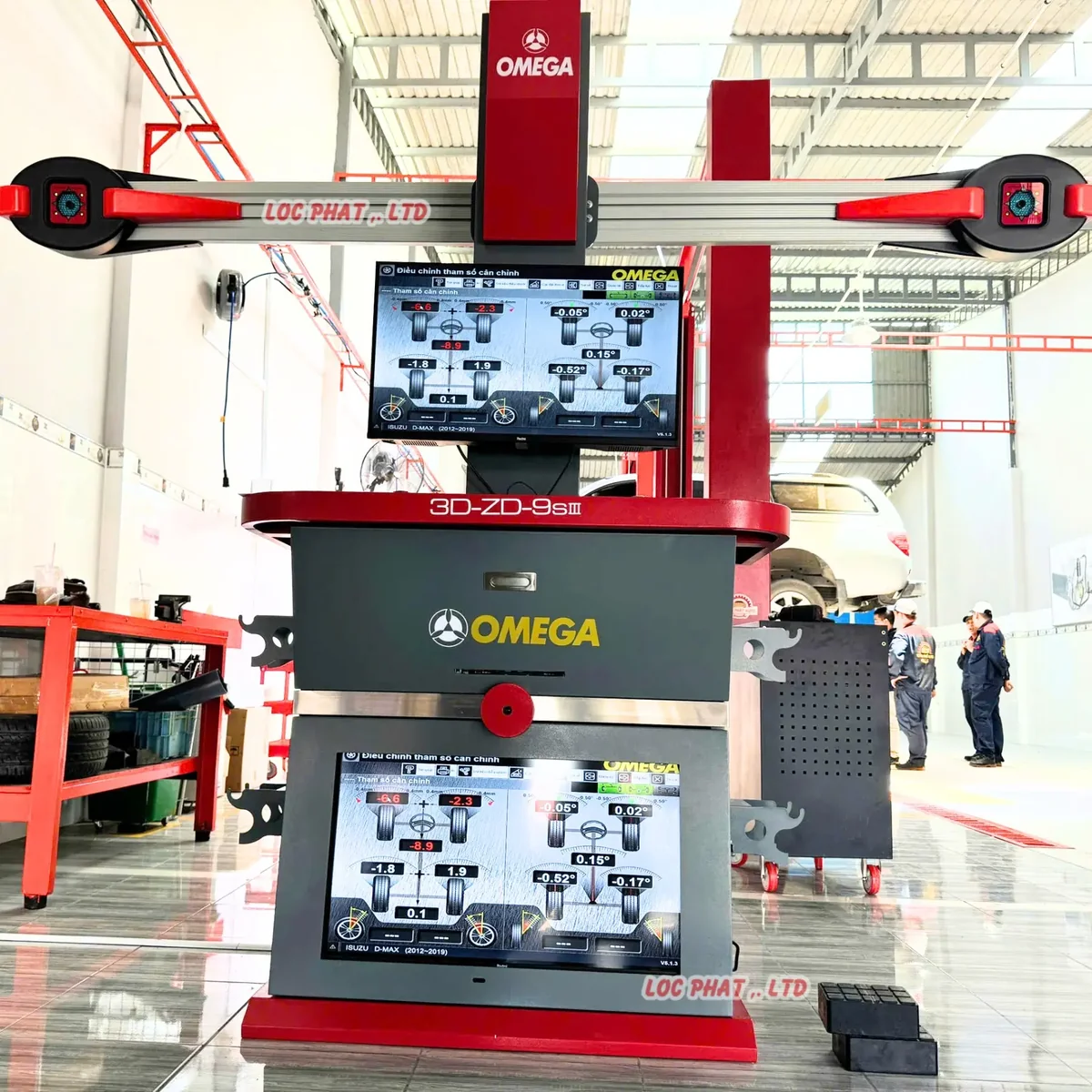

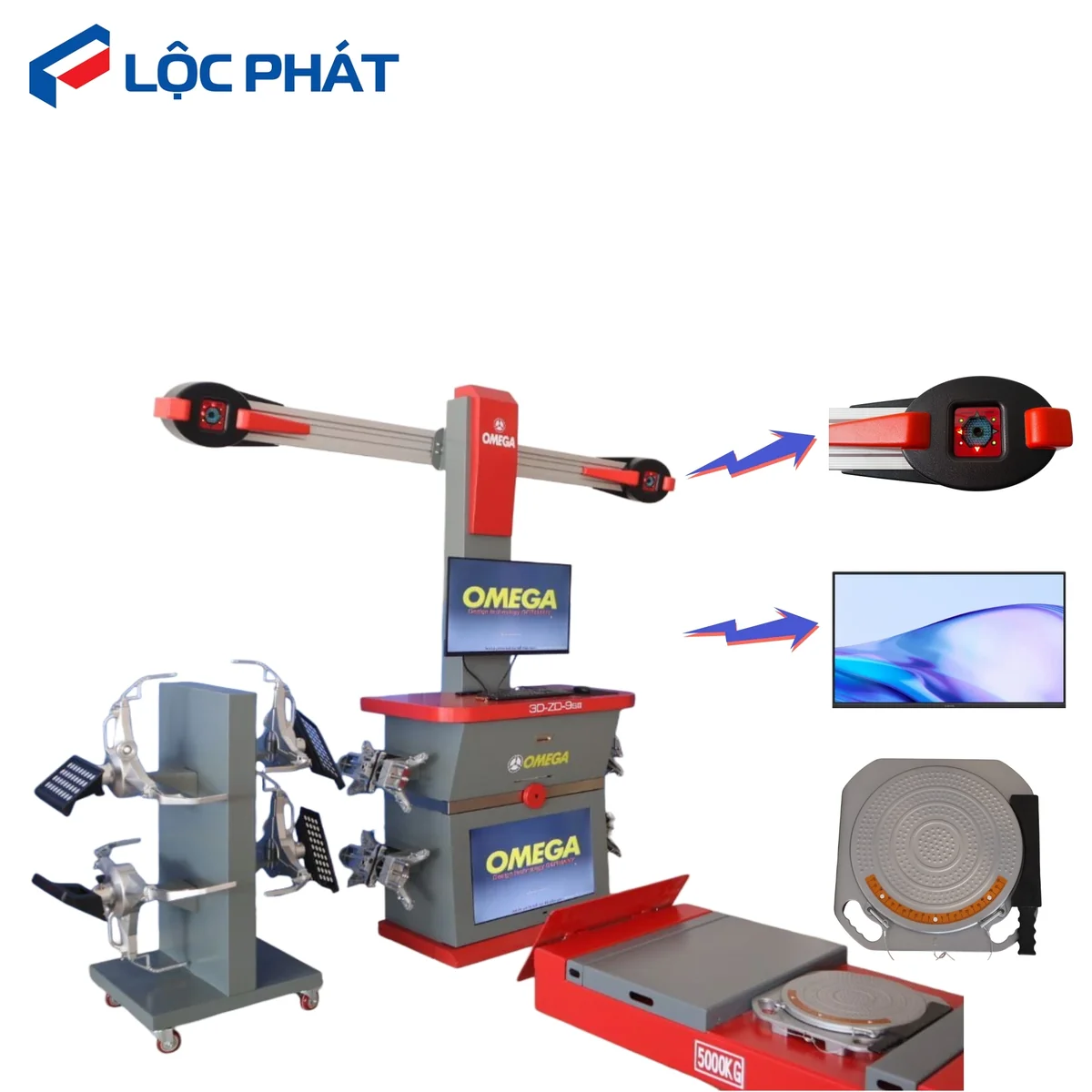

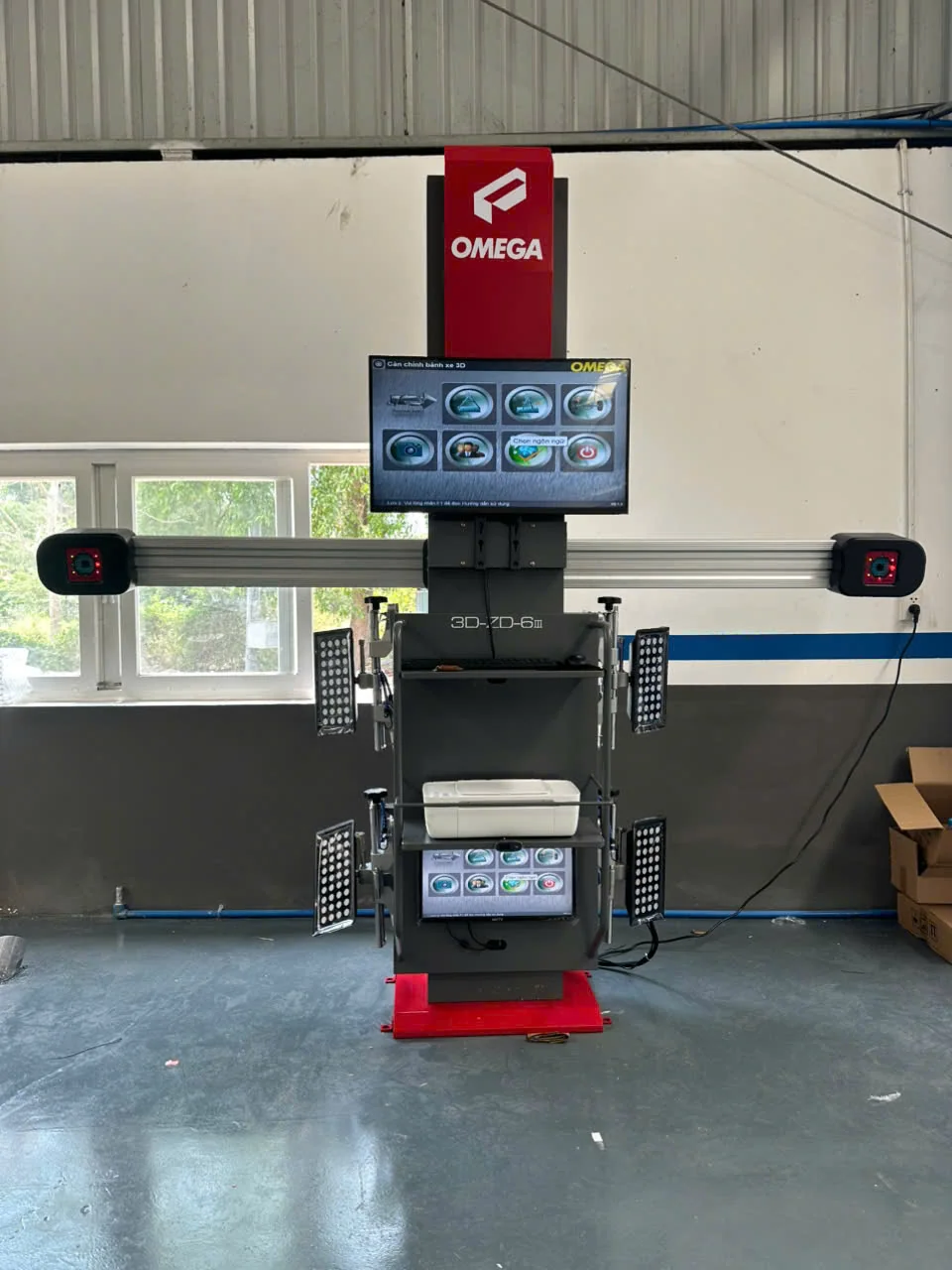

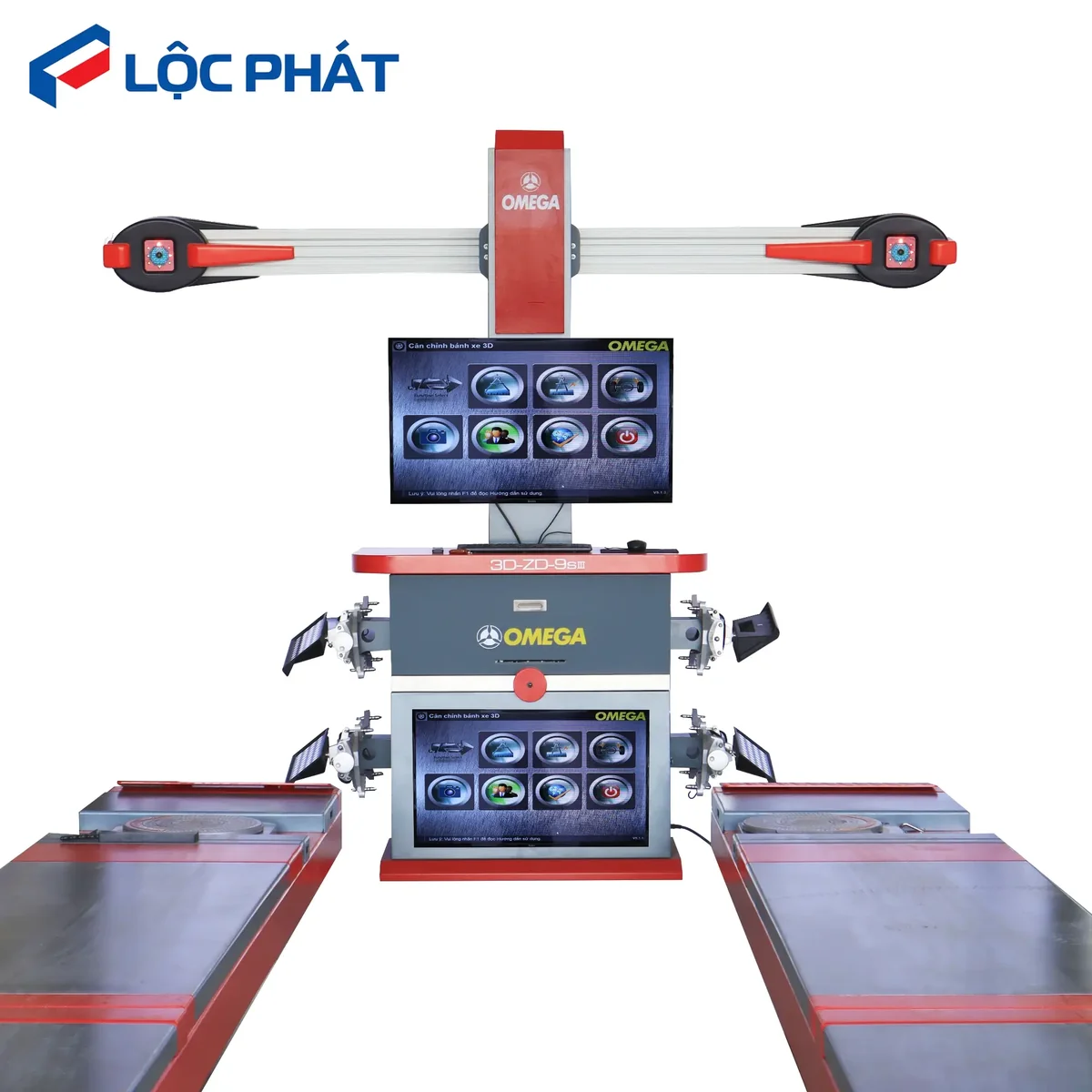

7. Trọn Bộ Thiết Bị Cân Chỉnh Thước Lái 3D Omega Và Cầu Nâng Cắt Kéo

Để đáp ứng đầy đủ tiêu chuẩn dịch vụ cho các dòng xe hiện đại, khoang dịch vụ gầm – lốp tiêu chuẩn cần được trang bị đồng bộ gồm: Máy cân chỉnh thước lái 3D Omega kết hợp cùng Cầu nâng cắt kéo cân chỉnh thước lái tải trọng 4.5 – 5.0 tấn. Hệ thống thiết bị Omega 3D hiện được đông đảo trung tâm lốp tin dùng nhờ cơ sở dữ liệu trên 50.000 mẫu xe toàn cầu, giao diện tiếng Việt thân thiện và chế độ bảo hành chính hãng dài hạn.

8. Bài Toán Kinh Doanh: Tối Ưu Doanh Thu & Thu Hồi Vốn Cho Xưởng Dịch Vụ

Nhiều chủ gara băn khoăn về suất đầu tư cho khoang cân chỉnh góc đặt bánh xe 3D. Tuy nhiên, khi phân tích dòng tiền thực tế tại các trung tâm dịch vụ đang vận hành, đây là dịch vụ mang lại tỷ suất sinh lời vượt trội và tạo nguồn doanh thu phễu kéo theo hàng loạt dịch vụ có biên lợi nhuận cao:

9. Tổng Kết & Tư Vấn Kỹ Thuật Từ Đội Ngũ Thiết Bị Garage

Cân chỉnh góc đặt bánh xe và ADAS không phải là hai hạng mục tách rời, mà là hai mảnh ghép gắn liền với nhau trong động lực học của một chiếc xe hiện đại. Làm chủ quy trình cân chỉnh thước lái 3D và chuẩn hóa hiệu chuẩn cảm biến an toàn sẽ giúp gara của bạn tạo dựng uy tín kỹ thuật vững chắc, giữ chân khách hàng trung thành và bứt phá doanh số vượt trội trong thị trường ô tô cạnh tranh khốc liệt. Quý khách hàng và anh em chủ xưởng có thể ghé thăm trực tiếp showroom hoặc tra cứu đường đi thuận tiện qua Google Maps trụ sở Thiết Bị Garage Lộc Phát.
